Sensör Nedir?

Robot projemizde ışık, sıcaklık, mesafe gibi fiziksel büyüklükleri elektrik sinyallerine dönüştürmek ve bu bilgileri işleyecek karar mekanizmaları kurabilmek için sensörleri kullanırız.

Sensör Teknolojisi Nedir?

Sensör Nasıl Çalışır? Çalışma Prensibi Nedir?

Sensör çeşitlerinin detayına girmeden önce bu sensörlerin temel olarak iki tipte var olduklarını bilmemiz gerek: analog ve dijital. Analog sensörler, algıladıkları fiziksel büyüklüğe orantılı olarak değişen bir akım veya gerilim çıktısı verirler. Bu tipte sensörleri dijital çalışan kontrol kartlarımıza bağlayabilmek için analog-dijital çeviriciler (ADC) kullanılır. Analog-dijital çeviriciler mikrokontrolcüler içerisinde de yer alacağı gibi (örn. Arduino analog giriş pinleri), sayısının veya hassasiyetinin yetmemesi durumunda harici olarak da bağlanabilirler. Popüler bir tek kart bilgisayar olan Raspberry Pi ise maalesef dahili olarak analog-dijital çeviriciye sahip değildir. Dolayısıyla analog girişe ihtiyaç duyduğumuzda harici bir entegre kullanmamız gerekecektir.

Dijital sensörler ise genellikle I2C, SPI, OneWire vb bir haberleşme protokolü aracılığıyla bilgisayar (mikroişlemci) ile konuşurlar. Bunun yanı sıra, çoğu analog sensör bir op-amp ile birlikte kullanılarak belirli bir seviye üzerinde lojik 1 (genellikle 5V veya 3.3V) çıkışı verecek şekilde kullanılabilir. Böylelikle analog çıkışlı sensörler, Raspberry Pi gibi ADC’ye sahip olmayan kontrolcüler ile kullanılabilir.

Sensör Nedir?

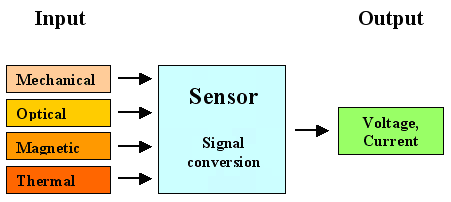

Sensörlerin Çalışma Prensibi

Ayrıca sensörler aktif sensör ve pasif sensör olarak da ikiye ayrılırlar. Aktif sensörler, kendi sinyallerini ürettikten sonra bu sinyalin ortamdaki değişimini kontrol ederek algılama işlemini gerçekleştirirler. Ultrasonik ve kızılötesi sensörler bu gruba dahildir. Pasif sensörler ise ortamdan aldıkları sinyalleri kontrol ederek algılama işlemini gerçekleştirirler. LDR (ışığa duyarlı direnç), NTC/PTC (ısıya duyarlı dirençler), fototransistör (ışığa duyarlı transistör) bu gruba örnek olarak gösterilebilirler.

Sensör Çeşitleri:

Sensörler, giriş büyüklüklerine göre altıya ayrılırlar. Aşağıda bu sensör çeşitleri ve algılama özelliklerini inceleyebilirsiniz.

  • Mekanik sensörler (Uzunluk, alan, miktar, kütlesel akış, kuvvet, tork, basınç, hız, ivme, pozisyon, ses dalga boyu ve yoğunluğu)
  • Termal sensörler (Isı akışı ve sıcaklık)
  • Elektriksel sensörler (Voltaj, akım, direnç, endüktans, kapasitans, dielektrik katsayısı, polarizasyon, elektrik alanı, frekans)
  • Manyetik sensörler (Alan yoğunluğu, akı yoğunluğu, manyetik moment, geçirgenlik)
  • Işıma sensörleri (Yoğunluk, dalga boyu, polarizasyon, faz, yansıtma, gönderme)
  • Kimyasal sensörler (Yoğunlaşma, içerik, oksidasyon/redaksiyon, reaksiyon hızı, pH miktarı)

Bu sensör çeşitleri kendi içlerinde de farklı şekillerde bulunurlar. Robotlarda ve sistemlerde en yaygın kullanılan sensörleri sıralayıp, biraz daha yakından tanıyalım.

  • Mesafe sensörleri (Ultrasonik, PIR, Kapasitif, Endüktif, Kızılötesi Optik…)
  • Kuvvet/Ağırlık/Basınç sensörleri (
  • Eğim sensörleri (Flex, Lineer/Esnek Potansiyometre…)
  • Manyetik sensörler (Hall effect, reed röle…)
  • Sıcaklık/Nem/Su Seviyesi sensörleri (NTC,PTC, Yağmur Sensörü…)
  • Ses sensörleri (Dinamik/Kapasitif/Şeritli/Kristal/Karbon Tozlu Mikrofon)
  • Işık/renk sensörleri (LDR, RGB, UV, Fototransistör, Fotodiyot…)

Bu sensörlerden robotik sistemlerde en yaygın kullanılanlarından biraz bahsetmek istiyorum.

Sensörler Nerelerde Kullanılır?

Ultrasonik Sensör Nedir? Nerelerde Kullanılır? Ne İşe Yarar?

Ultrasonik sensör ismini “ultra” ve “sonic” kelimelerinin birleşmesinden alır. “Daha yüksek ses” anlamına gelmektedir. Bu sensörler mesafe ölçme amaçlı kullanılmaktadırlar. Çalışma prensipleri ise şu şekildedir: Ultrasonik sensörler dışarıya bir ses dalgası sinyali gönderirler. Gönderdikleri ses dalgasının bir cisme ulaşıp kendisine geri dönmesini beklerler. Sinyalin gönderilip tekrar geri gelme süresi baz alınarak sensörün cisme olan uzaklığı hesaplanır. (x = v * t / Yol = Hız * Zaman)

Arduino ile HC-SR04 Ultrasonik sensör kullanımı yazımızı inceleyebilirsiniz.

Engelden kaçan robot projemizde Ultrasonik sensörlü ürünlerden nasıl faydalandığımızı inceleyebilirsiniz.

Sensör Nedir?

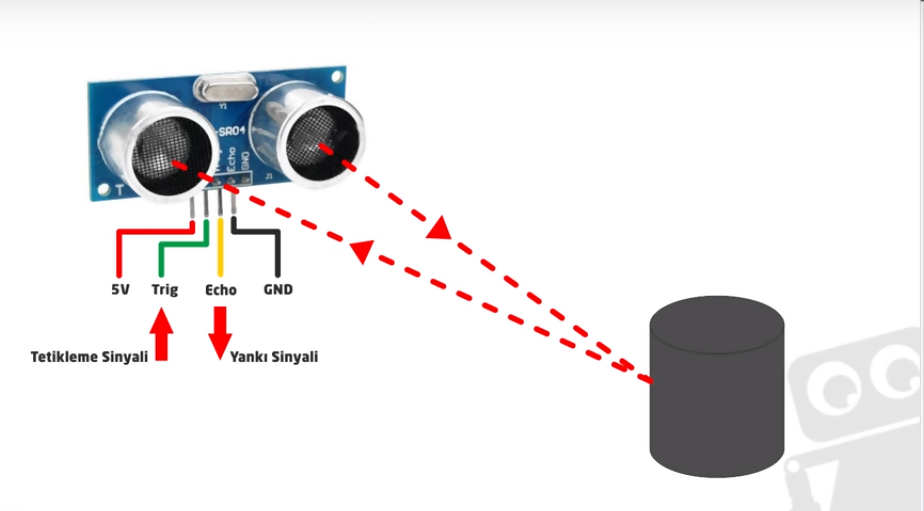

HC-SR04 Ultrasonik Sensörün Çalışma Prensibi

Infra-Red (Kızılötesi) Sensör Nedir?

Nerelerde Kullanılır? Ne İşe Yarar?

Kızılötesi sensörler mesafe ve karanlık/aydınlık algılama amaçlarıyla kullanılan sensörlerdir. Kızılötesi sensörlerin yapısında genellikle kızılötesi ışın yayan bir LED ve bu ışının yansımasını kontrol eden bir foto komponent bulunur (fotodiyot, fototransistör gibi). Sensörün içinde bulunan LED, kontrol etmek istediğimiz bilgi ile aynı dalga boyuna sahip bir ışın üretir. Bu ışının şiddetini kullanıcı kontrol edebilir (Örneğin, 0-80 cm arasında mesafe ölçümü yapabilen bir sensörün kaç cm’ye kadar ölçüm yapması isteniyorsa ona göre ayarlanabilir). Cismin üzerine düşen ve geri yansıyan kızılötesi ışınları bir foto komponent denetler ve sensör geri dönen ışın sinyaline göre algılama işini gerçekleştirir.

Sensör Nedir?

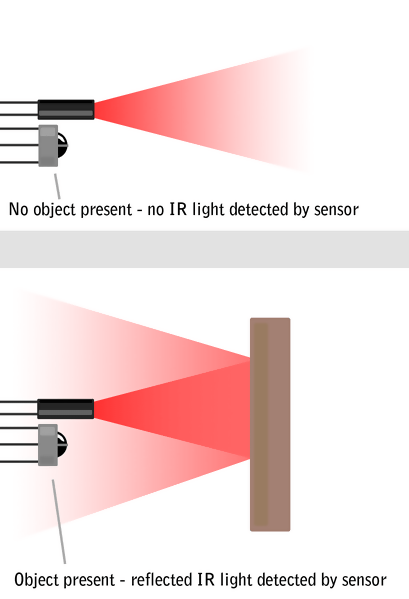

Kızılötesi Sensör Çalışma Prensibi
Sensör Nedir?

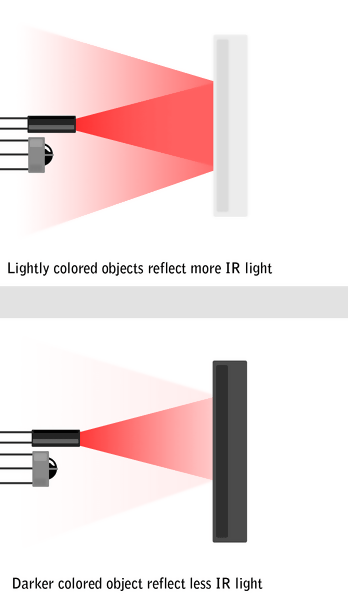

Kızılötesi Sensörün Karanlık/Aydınlık Kontrolü

Çizgi İzleyen Robot projemizde kızılötesi sensörden nasıl faydalandığımızı inceleyebilirsiniz.

Kızılötesi haberleşme sayesinde Arduino Uno ile TV kumandası kullanarak şerit LED kontrol ettiğimiz videomuzu inceleyebilirsiniz.

Passive Infra-Red (PIR) Sensörü Nedir?

Nerelerde Kullanılır? Ne İşe Yarar?

PIR sensörleri ortamdaki sıcaklık ve kızılötesi dalga değişimlerine göre hareket algılayan sensörlerdir. Bu yüzden hem kızılötesi hem termal sensör mantığına sahiptir. Bu sensörler en yaygın olarak alarm sistemlerinde ve otomatik aydınlatmalarda kullanılırlar. Çalışma prensipleri ise şu şekildedir: Tüm nesneler bulundukları ortama sıcaklık ve kızılötesi dalga yayarlar. PIR sensörlerin yapısında da bir fresnel lens vardır. Bu mercek sayesinde ortamdaki ışınlar sensörün tam üzerine düşüp odaklanmasını sağlar. Sensör, sabit olan sıcaklık ve kızılötesi dalgalar değiştiğinde bunu algılayarak sisteme bildirir. Örneğin bir odaya monte edilen PIR sensörü sabit olarak odadaki duvar ve cisimlerin yaydıkları sabit dalga değerlerini kontrol eder. Odaya bir insan girdiğinde bu değerler değişime uğrayacağından sensör algılar ve bağlı olduğu sisteme bilgi verir.

Dilerseniz Raspberry Pi 3 ile PIR sensörünün kullanımı hakkındaki yazımızı inceleyebilirsiniz.

Sensör Nedir?

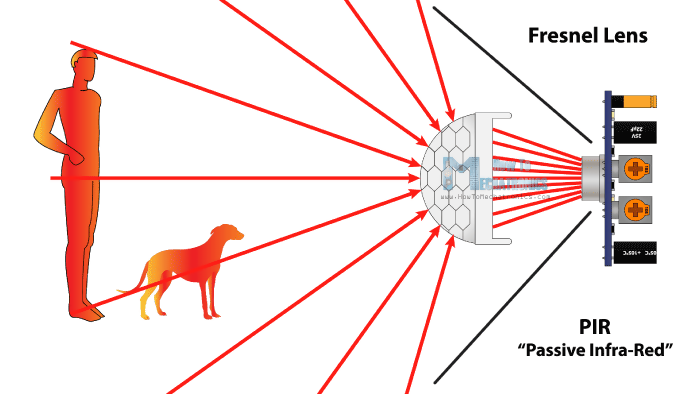

PIR Sensörü Yapısı ve Çalışma Prensibi

Hall Effect Sensör Nedir?

Nerelerde Kullanılır? Ne İşe Yarar?

Hall effect sensörleri, manyetik alan algılayarak sinyal çıkışı sağlayan sensörlerdir. Bu sensörler mesafe, hız, akım algılamada ve konumlandırmada kullanılırlar.

Sensör Nedir?
Hall Effect Sensör Çalışma Prensibi

NTC/PTC Sensörleri Nedir?

Nerelerde Kullanılır? Ne İşe Yarar?

NTC (Negative Temperature Coefficient) ve PTC (Positive Temperature Coefficient) ısıya duyarlı dirençlerdir. Yukarıda da bahsettiğimiz gibi bu sensörler kendileri bir sinyal üretip geri dönüşünü beklemez, doğrudan ortamdan etkilenirler. NTC, üzerine düşen sıcaklık arttıkça sahip olduğu direnç değeri düşer. Yani algıladığı ısı değeri ile ters orantılıdır. PTC’nin ise üzerine düşen sıcaklık arttıkça sahip olduğu direnç değeri de artar. Yani ısı ile doğru orantılıdır.

Arduino ile NTC kullanarak sıcaklık ölçümü yaptığımız yazıyı inceleyebilirsiniz.

Sensör Nedir?

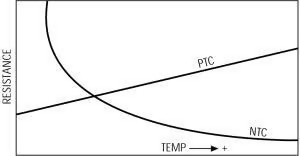

NTC/PTC Çalışma Prensipleri

Yağmur Sensörü (Rain Sensor) Nedir?

Nerelerde Kullanılır? Ne İşe Yarar?

Bu tip sensörler su seviyesi ölçümü, su damlası tespiti ve yağmur sensörleri olarak kullanılabilirler. Yağmur sensörleri, üzerlerinde su düştüğünde bağlı olduğu kontrolcüye bilgi sinyali gönderirler. Çeşitlerine ve bağlı oldukları devrelere göre analog ve dijital olarak çıkış sağlayabilirler.

Sitemizde bulunan yağmur sensörlerini buradan inceleyebilirsiniz.

Sensör Nedir?

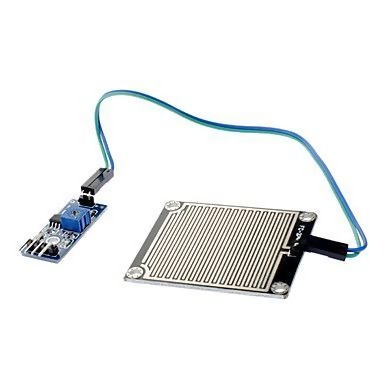

Yağmur Sensörü

Sensör Çeşitlerinin  Kullanım Alanları

sensör, Sensör Nedir?

Gaz sensörü: Bir gaz sensörü veya detektörü belirli bir ortamda   gaz kaçağını  belirler. Mutfak ve gaz kaçağının olabilme ihtimali olan her yerde kullanabiliriz.

Renk sensörü: Farklı renkleri bir birleri arasında ayırt edebilme özelliğine sahiptir.  Kalite kontrol sistemleri, paketleme sistemlerinde kullanabilirsiniz.

Görüntü sensörü: Optik bir görüntü alma ve sonra bu görüntüyü elektrik sinyaline dönüştürme yeteneğine sahiptir. Bunları bugün pek çok cihazda bulacaksınız, ancak en tanıdık olacağınız dijital kameralar.

Sensör Nedir?

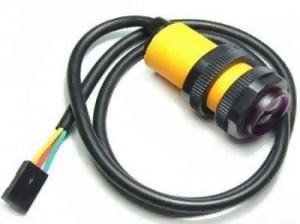

Kızılötesi algılama Sensörü (IR Sensörü): Nesne ve yakınlık  algılama gibi çeşitli uygulamalarda kullanılan ışık bazlı sensörler dir. Renk tahmin etme, cisim algılama, uzaklık ölçümü ve robotik uygulamalarda kullanılmaktadır.

Basınç sensörü: Basınç değişimine bağlı olarak değişen analog elektrik sinyallerine dönüştüren bir cihazdır. Fabrikalarda gaz ve sıvı bansıncı, biyomedikal cihazlar, cep telefonu ve elektronik terazilerde yük ölçümünde kullanılır.

Fotoelektrik sensör: Işık ve alıcının, ışık yayan kaynak kullanarak ve bu yaydığı ışığı algılayan elektronik devre elemanıdır. Işık kaynağı ile alıcının arasındaki ışık engellendiği anda sensör çıkış verir. Otomatik kapı, otomotiv endüstrisi, makine sektörü , depolama ve konveyör sistemlerine ve paketleme uygulamalarında kullanılır.

Nem sensörü: Bu tip sensörlerin bir diğer adı  higrometre dir. Belirli bir alanda ve havadaki net nemi ve nem oranını ölçen alettir. Bağıl nemi hissedebiliyor ve ölçebiliyorlar. Bunları genellikle evde bulunan HVAC (klima) sistemlerinde, seralarda  ve hayvan sürüsünün bulunan ortamlarda nemi belirleyebilirsiniz.

Titreşim sensörü: Belirli bir alandaki hafif vuruş ve titreşimleri algılama da kullanılır.  En yaygın olarak araç alarm ve güvenlik sistemlerinde görebiliriz.

Sensör Nedir?

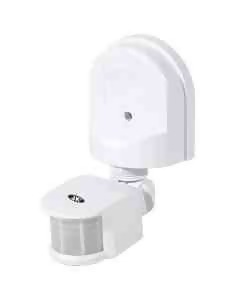

Hareket sensörü: algılama özelliklerine aktif sensörler ve pasif sensör olmak üzere  iki çeşit hareket sensörü vardır. Aktif hareket sensörleri ultrasonik ses dalgaları gönderirken, pasif sensörler kızılötesi enerjiyi algılar.

  • Pasif harekt sensörleri: Pasif hareket algılama sensörleri Dual Passive Infrared Dedector (kızıl ötesi dedektör) ışınlarını bulunduğu ortama kızıl ötesi ışınlarını yayarak üzerinde bulunduğu Fresnel Lens sayesinde kızıl ötesi dedektör (PIR) çevresindeki vücud sıcaklık radyasyonunu algılayarak hareketi tespit eder ve  sensörde bağlı bulunan lambayı çalıştırmak için çıkış verir.
  • Aktif hareket sensörleri: Piyasada radar tabanlı hareket dedektörleri olarak da adlandırılır ve ultrasonik ses dalgaları göndererek istediğiniz alanı aktif bir şekilde sürekli tararak ulaştığı noktada ya emilir ya da bir yankı oluşturur. Nesneye ulaşan dalgalar sonraki karşılaştırmalar için hassas şekilde hesaplanır. Bulunduğu alanda hareketli nesne yada insanı fark ettiği durumda dalgaların frekansı sensöre yansıtılır ve alandaki nesnenin hareketini algılamak için sensör çıkış verir.

Robot Kontrol Kartları

Kontrol kartı, robotun temel karar mekanizması için gereken en temel bileşendir. Bu kartlar sayesinde çevredeki sensörlerden bilgiler alınır, işlenir ve motor gibi çıkış birimlerine komut verilir. Temelde bu kontrol kartlarını bir bilgisayar olarak düşünebiliriz. Bu bilgisayar Arduino gibi mikrokontrolcü kartları formunda veya Raspberry Pi tek kart bilgisayarlar şeklinde olabilir.

  • Mikrokontrolcüler:

Mikrokontrolcü kartları (PIC, Arduino, ESP8266, mBed v.b.) ile tek kart bilgisayarların (Raspberry Pi, Orange Pi, BeagleBoard v.b.) en büyük ayrıldıkları nokta şudur: Mikrokontrolcü kartı yalnızca bir programı çalıştırmaları düşünülerek tasarlanırlar. Ayrıca mikroişlemci ile mikrokontrolcü farklı kavramlardır. Mikroişlemci, mikrokontrolcünün aritmetik ve lojik işlemlerinden sorumlu birimidir. Mikrokontrolcüde işlemci biriminin yanı sıra, RAM bellek, ROM bellek, flaş hafıza, haberleşme birimleri (I2C, SPI, UART v.b.) de yer almaktadır. Sadece tek bir programı çalıştırmaları öngörüldüğü için RAM ve ROM bellekleri günlük hayatta kullandığımız bilgisayarlarımızdan çok daha az miktardadır (KB’lar mertebesinde). Sensör bilgisi okumak, motor çalıştırmak, haberleşme birimlerini yönetmek gibi işlemler için bu kapasite genellikle fazlasıyla yeterli olacaktır.

  • Tek Kart Bilgisayarlar:

Tek kart bilgisayarlar ise, isimlerinden de bir miktar anlaşılacağı üzere günlük hayatta kullanmakta olduğumuz bilgisayarlar gibi işlev görebilirler. Bu demektir ki, aynı anda birden fazla programı çalıştırabilecek işlemci birimleri, RAM ve kalıcı belleğe, birden fazla giriş ve çıkış birimine sahiptirler. Daha fazla işlem gücüne sahip olmalarının iyi olduğunu düşünebiliriz, fakat bu bilgisayarlar aynı anda birden çok işi; örneğin web tarayıcı açıkken bir yandan müzik çalmak, bütün bu işlemlerler devam ederken klavye/fare gibi giriş birimlerinden girdi alarak ekran gibi çıktı birimlerini yönetmek gibi yaptıklarından dolayı, bu işlemlerin yanında zaman-kritik uygulamaları yapmakta (örneğin servo motor sürmek) her zaman çok başarılı olamamaktadırlar. Bunun yanında kamera gibi görüntü birimlerini yönetebilecekleri ve çok daha yüksek işlem kapasitesi sunabildiklerinden dolayı örnek olarak bir görüntü işleme uygulamasında bu kartları tercih etmek daha mantıklı bir hareket olacaktır.

Nasıl Tercih Yapmalı?

Kontrol kartı tercih ederken ilk dikkat etmemiz gereken nokta projemizin karmaşıklık seviyesidir. Eğer komutlarımızı takip edecek veya çizgi izleme/engelden kaçma gibi görevleri yapacak basit bir mobil robot tasarlayacaksak mikrokontrolcüler işimizi görecektir. Fakat görüntü işleme, yapay zeka gibi işlem gücüne ihtiyaç duyacak görevlerde tercihimizi tek kart bilgisayarlardan yana kullanabiliriz. Bunun yanı sıra, tek kart bilgisayarın yanına bir mikrokontrolcü ekleyerek birbirleriyle haberleşmesini sağlayarak her iki dünyanın da iyi yanlarından faydalanmamız mümkündür ????

İşlem gücünün yanı sıra, elbette bir sonraki önceliğimiz kullanacağımız kontrol kartının giriş/çıkış sayısıdır. Kullanacağınız kontrolcünün robot projenizde kullanacağınız giriş/çıkış birimine yetecek kadar miktarda giriş/çıkışa sahip olması gereklidir. Burada bir diğer dikkat etmek gereken nokta, Arduino gibi kartların farklı modellerinde farklı yeteneklere sahip çeşitli sayıda giriş/çıkış sayısına sahip olmalarıdır. Örneğin, motor sürmede hız kontrolüne ihtiyaç duyacaksanız, kontrolcünüzün motor sayısı kadar PWM çıkışa sahip olması gereklidir.

Kontrol kartı tercih ederken dikkat etmeniz gereken bir diğer nokta ise desteklediği programlama dilleri ve popülaritesidir. Deneyimli kullanıcılar için popülarite çok önemli olmasa da, özellikle yeni başlayacaklar için kartın çeşitli çevre birimleri ile ilgili örnek programlar ve kütüphaneler, yapılmış başka benzer projeler bulunması faydalı olacaktır. Bunun yanı sıra popüler programlama dillerinden olan C/C++ ve Python destekleyen bir kart tercih etmek, yeni başlayanlar için yine daha iyi olacaktır.
