Akış diagram sembolleri

Bir program taslağı hazırlamak için atılması gereken ilk adım, oluşturacağımız programın çıktısının tam olarak ne olduğunu belirlemek.Programın oluşturulma amacını ve bir bakıma programdan ne elde edilmesi gerektiğine karar vermektir.İkinci adım, elde etmek istediğimiz veri için gereken girdileri tespit etmektir.En son adım, girilen verilerin hangi işlemler vasıtasıyla bizi çıktıya götüreceğini belirlemektir.Bu işlemler genel olarak matematiksel problemleri çözme yöntemine benzer

AKIŞ DİYAGRAM SEMBOLLERİ

Akış diyagramı,özel geometrik şekillerin akış çizgileri ile birbirine bağlanmış haline denir.Her sembol, bulunduğu basamakta gerçekleşecek işlemi temsil eder.

Akış diyagramı kullanımındaki en temel avantaj problem çözüm adımlarının takip edilebilmesidir.Akış diyagramlarının uzun olması ise akış diyagramlarının dezavantajlarından sayılabilir.Bazen problemlerin çözümü sayfalarca sürebilir.

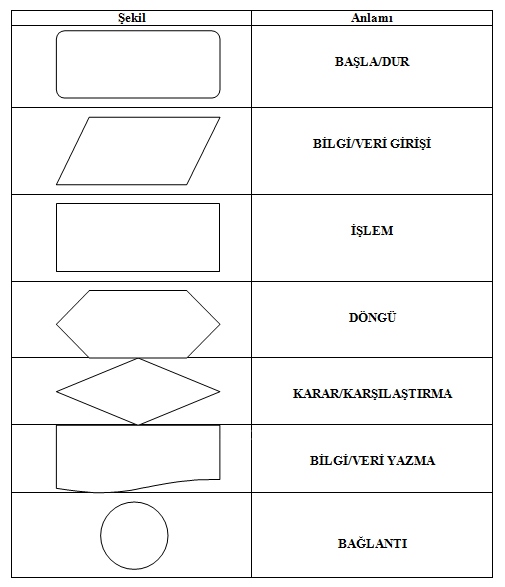

Amerikan Ulusal Standartları Enstitüsünün (ANSI) belirlediği akış diyagramları ve kullanım amacı aşağıdaki gibidir.

Sembol Adı Kullanım Amacı
Akış Çizgisi Akış diyagramında kullanılan sembolleri birbirine bağlamak için kullanılır.
Kutup Program akışının başlangıç ve bitiş yerlerini gösterir.
Girdi-Çıktı Programa girilen (okutulan) ve çıktısı alınan verilerin yazıldığı yerdir.
İşlem Programda aritmetik işlemlerin gösterildiği yerdir
Karar Lojik ve karşılaştırma işlemlerini gösterir.Bir giriş bir çıkış akış çizgisi bulunan Girdi-Çıktı ve İşlem sembollerinden farklı olarak karar sembolünde bir giriş iki çıkış karar çizgisi bulunur.
Bağlaç İki farklı akış çizgisinin birleştiği yeri gösterir
Ön Tanımlı İşlemler Önceden hazırlanmış, belli bir işlevi yapan işlem taslağı grubunu temsil eder.
Alt Sayfa Bağlacı Uzun akış diyagramlarında kullanılır.
Açıklama Bu sembol açıklamalar için kullanılır.


Akış diagram sembolleri

Kaynak www.ceturk.com/dersoku.asp
