UTP - RJ45 network kablosu düz veya cross nasıl yapılır

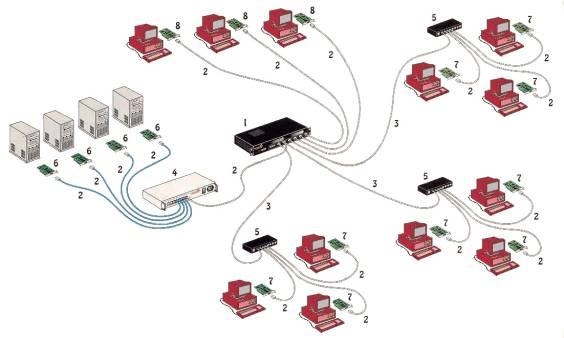

Bir network üzerinde iki bilgisayar arasında Çağras Bağlantı veya 2 den fazla bilgisayar arasında HUB, SWITCH gibi Network donanımlarıyla yapılan Düz Bağlantı olmak üzere 2 tip bağlantı vardır.

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

İki bilgisayar arasında Çağras Bağlantı veya 2 den fazla bilgisayar arasında HUB, SWITCH gibi Network donanımlarıyla yapılan Düz Bağlantı olmak üzere 2 tip bağlantı vardır.

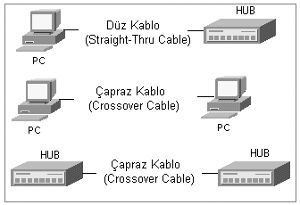

Sadece 2 bilgisayar arasında Ağ (Network) kurulacaksa yapılacak bağantınına dı Cross ( Çapraz ) Bağlantıdır.

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

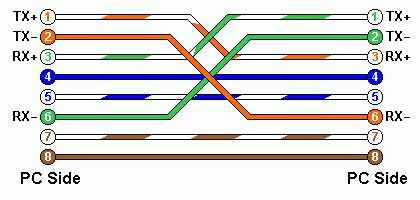

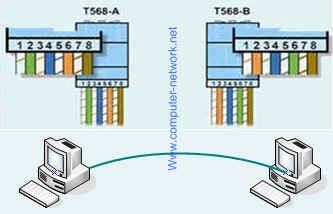

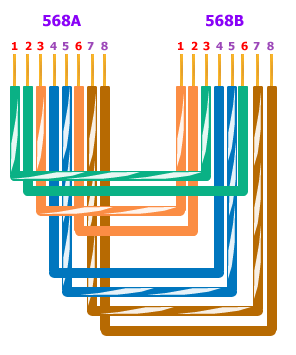

Çapraz bağlantıda 1-3, 2-6 kuralına göre bağlanır.

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

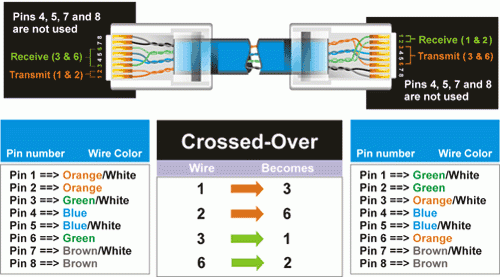

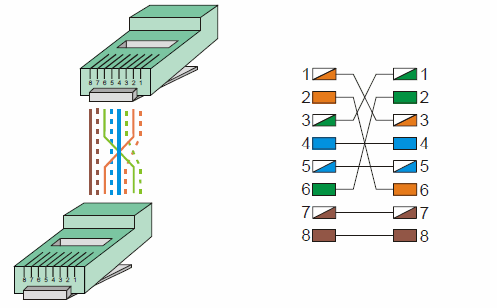

Yukardaki Cross bağlanıtda, sol taraftaki ucun 1 numaralı bacağı sağ taraftaki ucun 3. numaralı bacağına bağlanmış. Sol taraftaki bacağın 2 numaralı ucu karşı tarafta 6 numaralı uca gider. Sağ taraftaki uçlardan 1 numaralı olan sol tarafta 3 numaralı uca, 6 numaralı uçta Sol tarafta 2 numaralı uca gider.

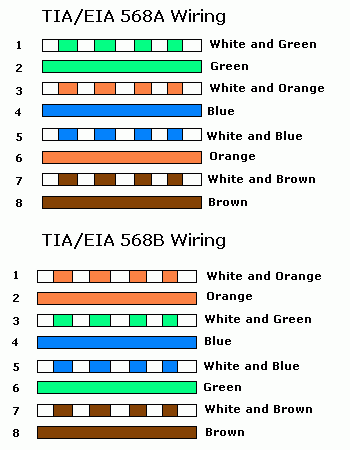

Düz Bağlantılar

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

UTP - RJ45 network kablosu düz veya cross nasıl yapılır

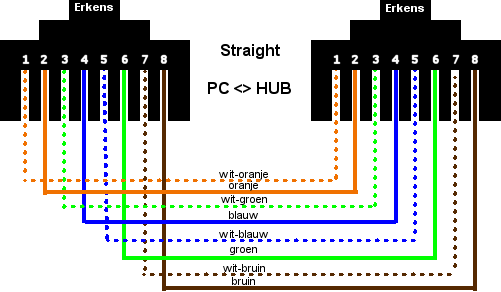

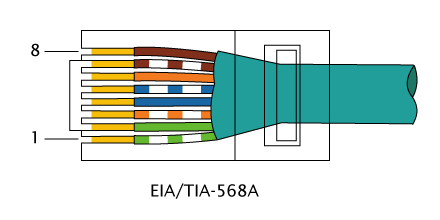

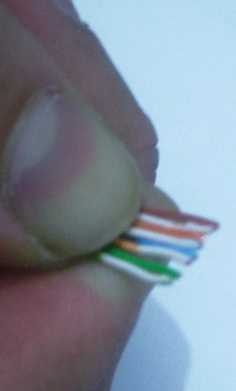

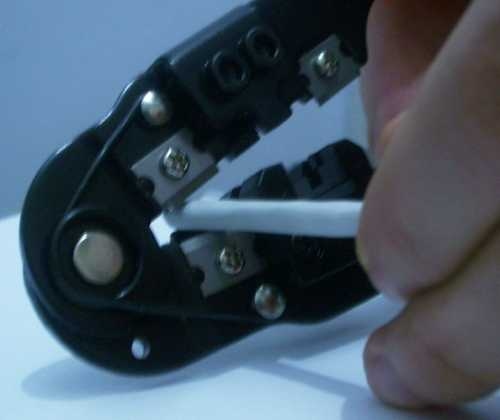

Düz Bağlantı Renk Sırası:

Turuncu Beyaz

Turuncu

Yeşil Beyaz

Mavi

Mavi Beyaz

Yeşil

Kahverengi Beyaz

Kahverengi

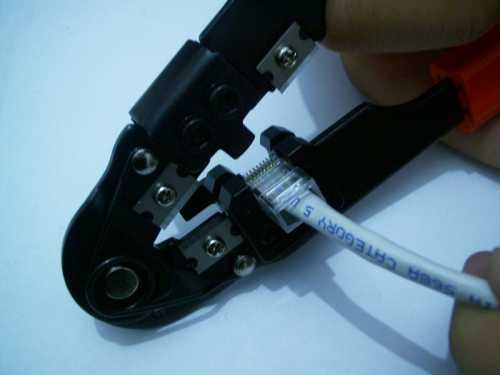

UTP - RJ45 network kablosu düz veya cross nasıl yapılırUTP - RJ45 network kablosu düz veya cross nasıl yapılır



UTP - RJ45 network kablosu düz veya cross nasıl yapılır



UTP - RJ45 network kablosu düz veya cross nasıl yapılır



UTP - RJ45 network kablosu düz veya cross nasıl yapılır



UTP - RJ45 network kablosu düz veya cross nasıl yapılır
